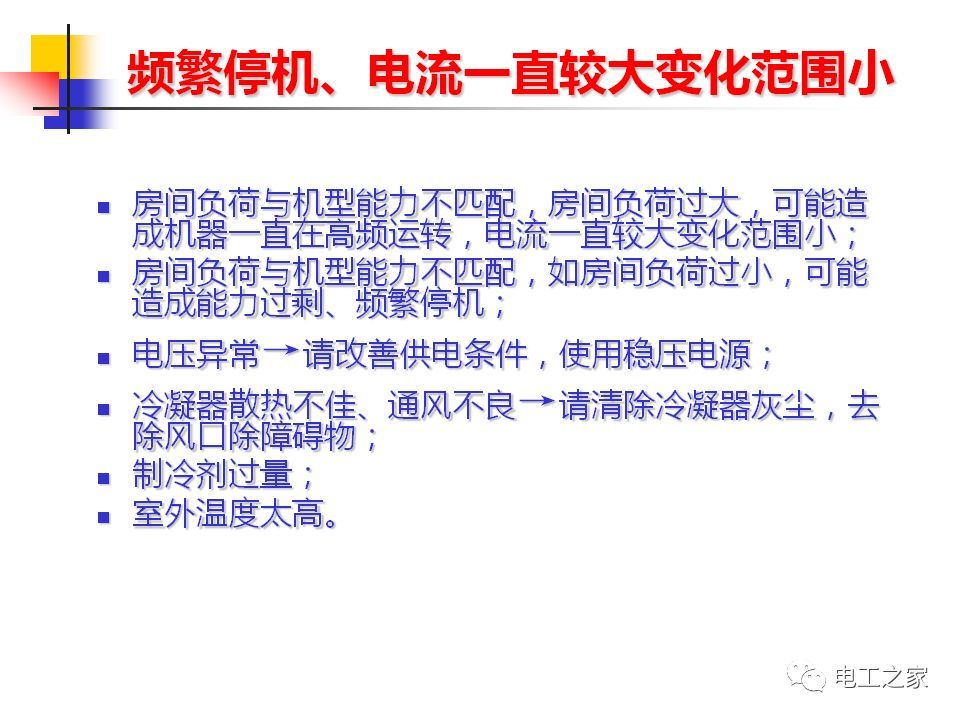

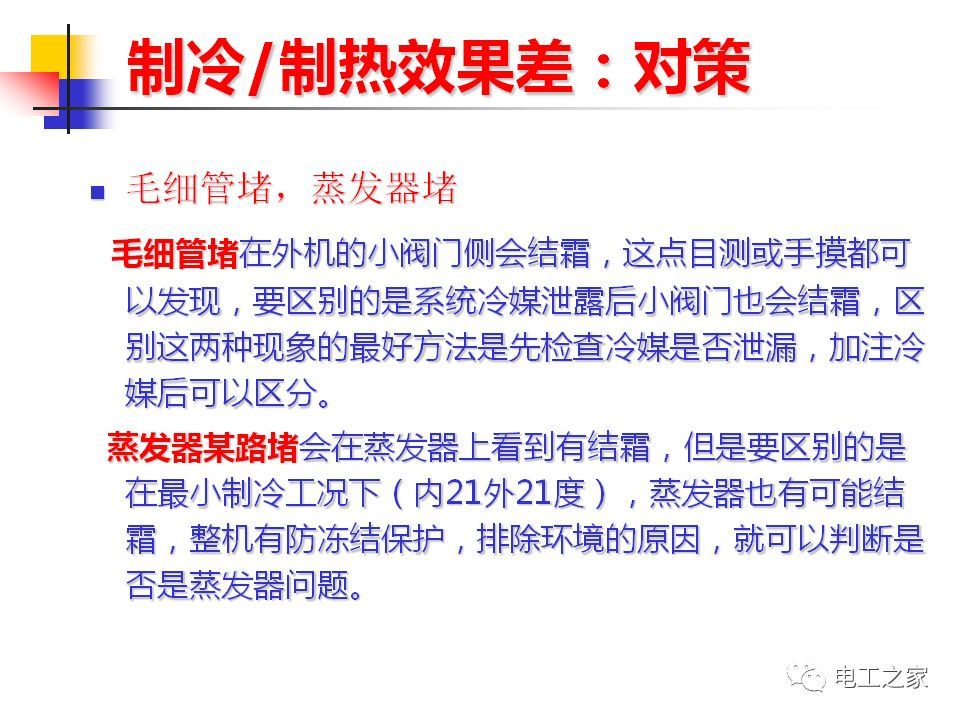

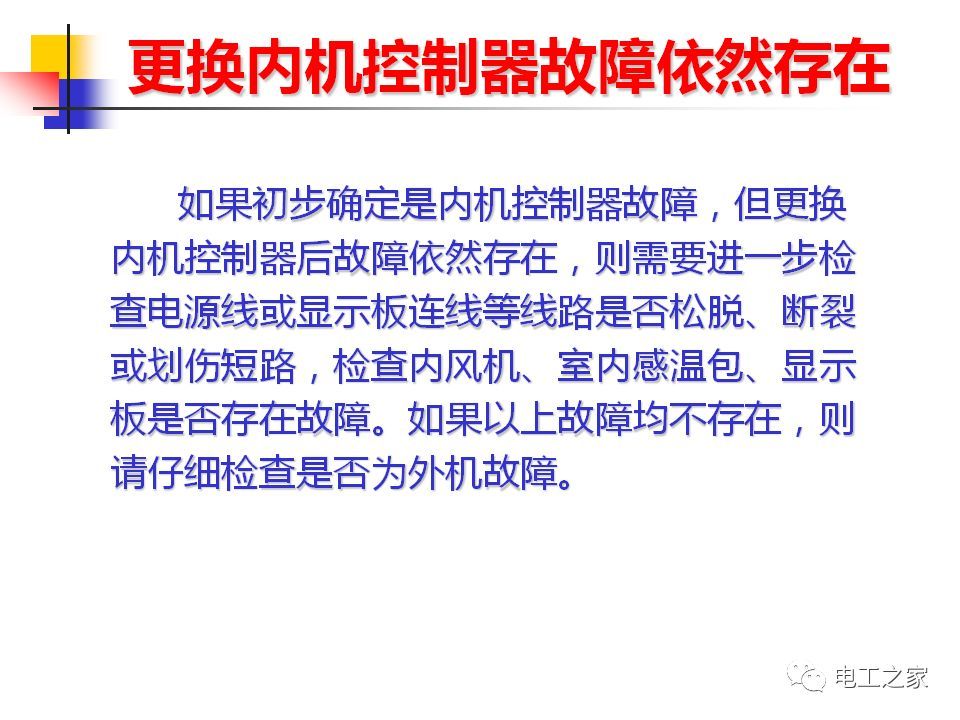

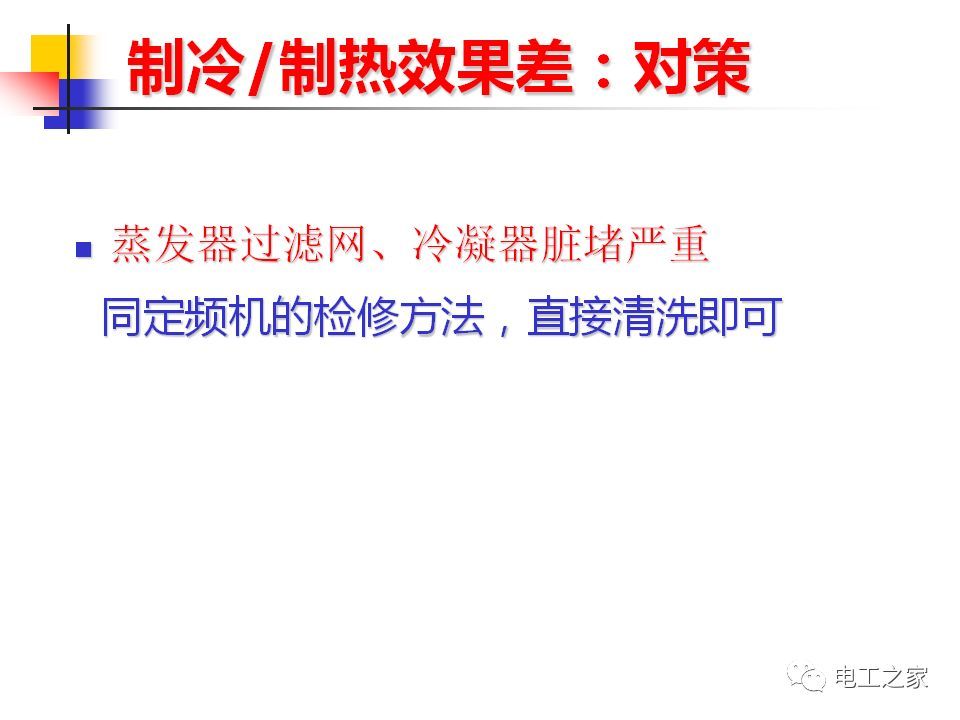

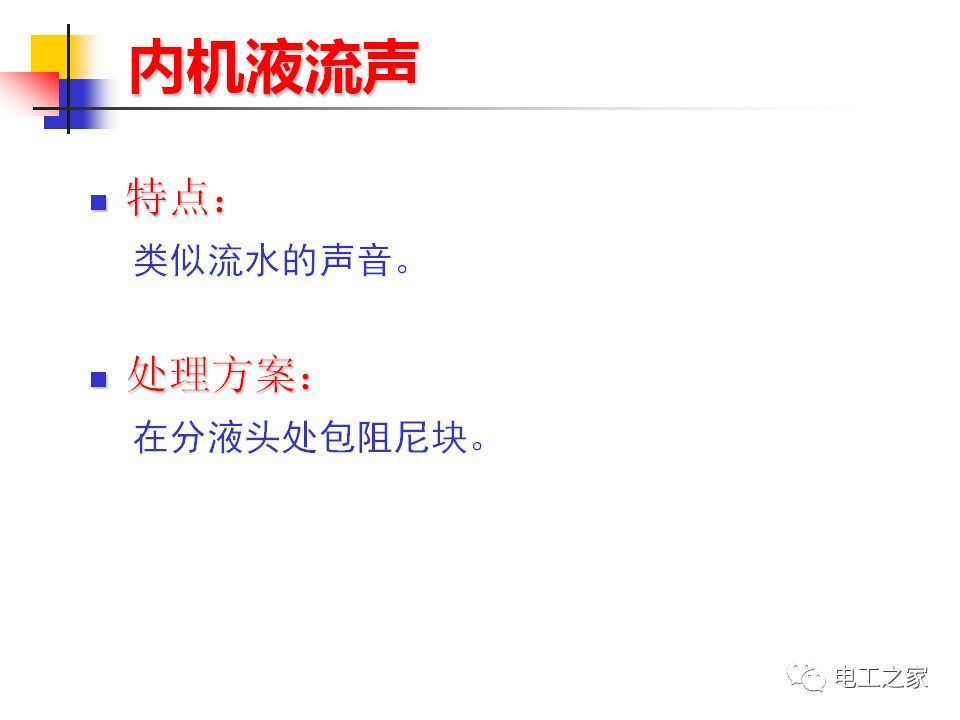

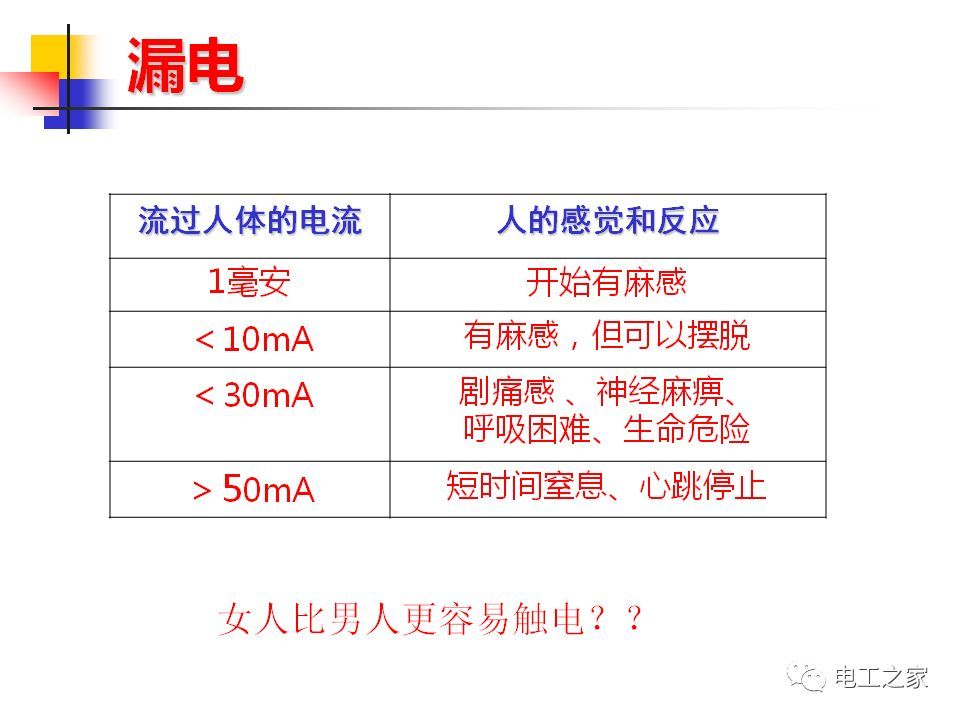

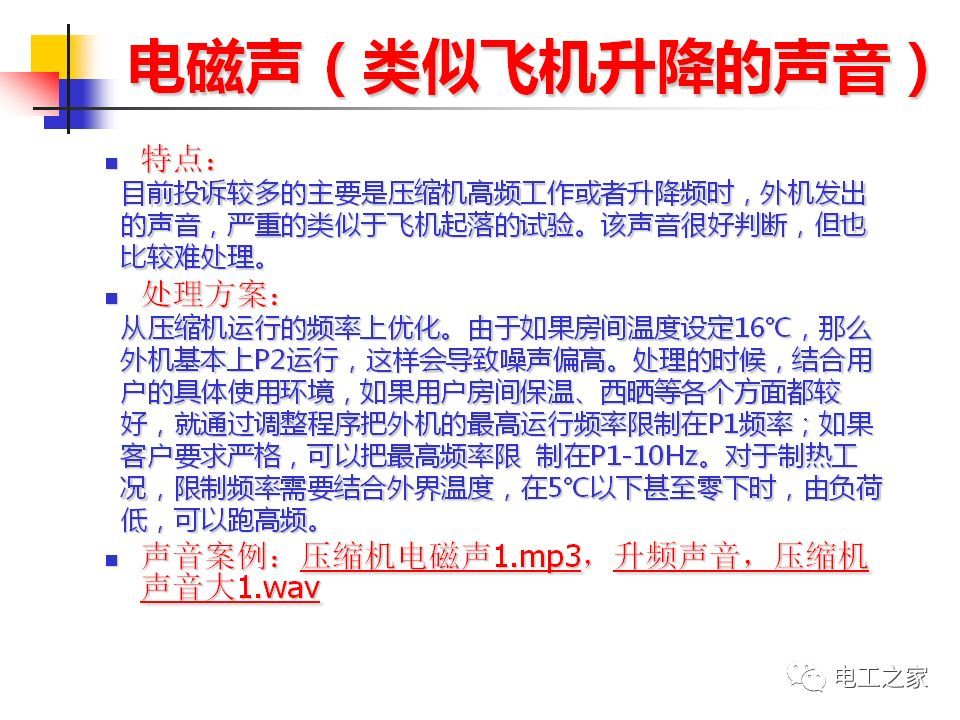

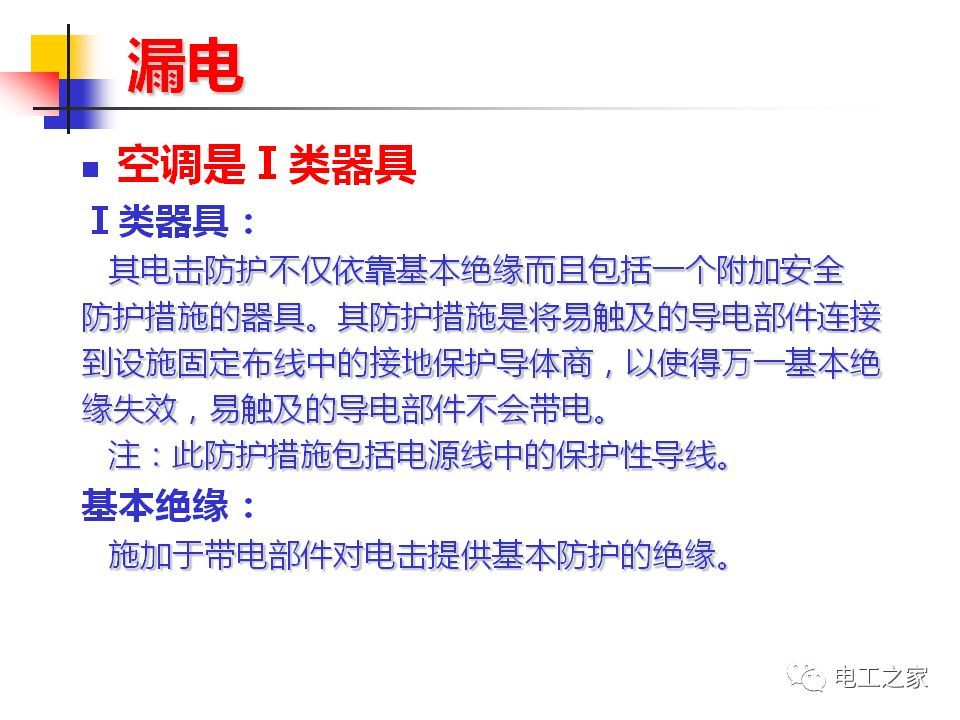

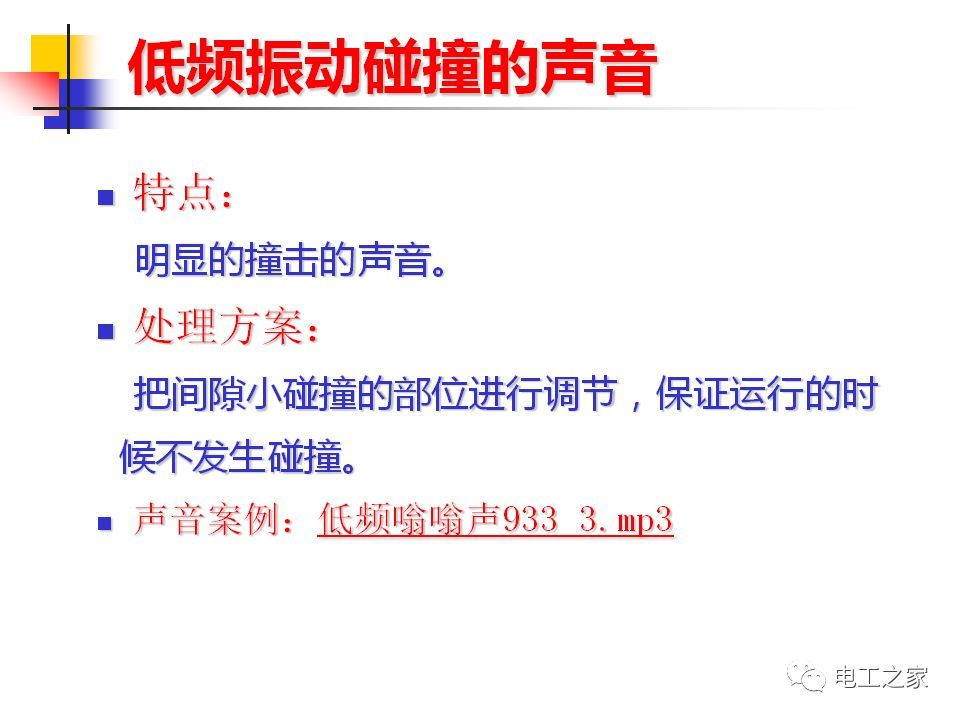

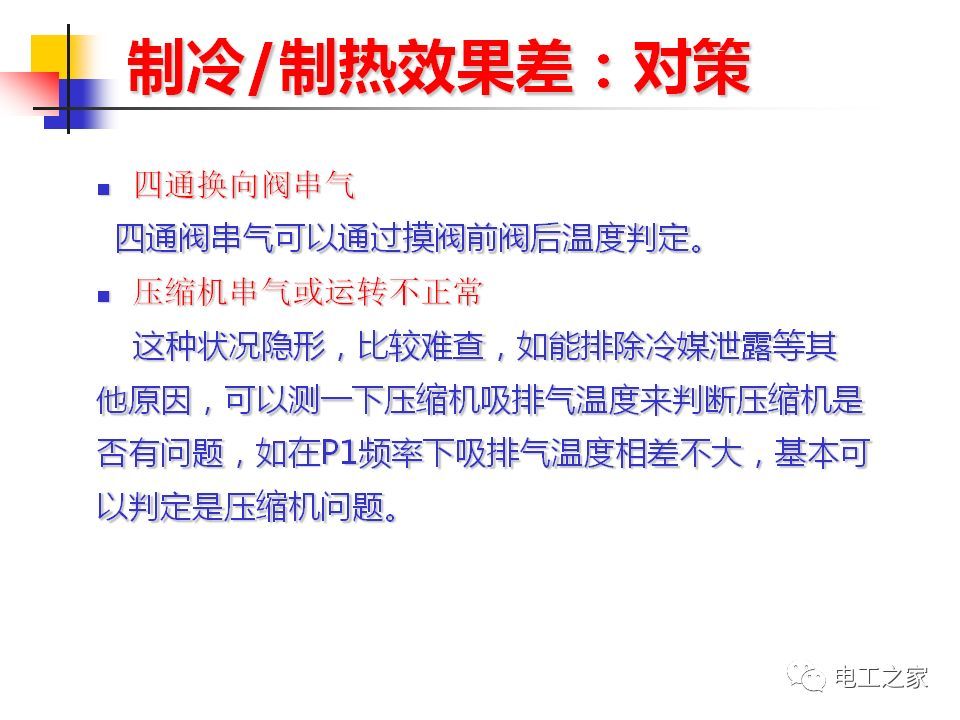

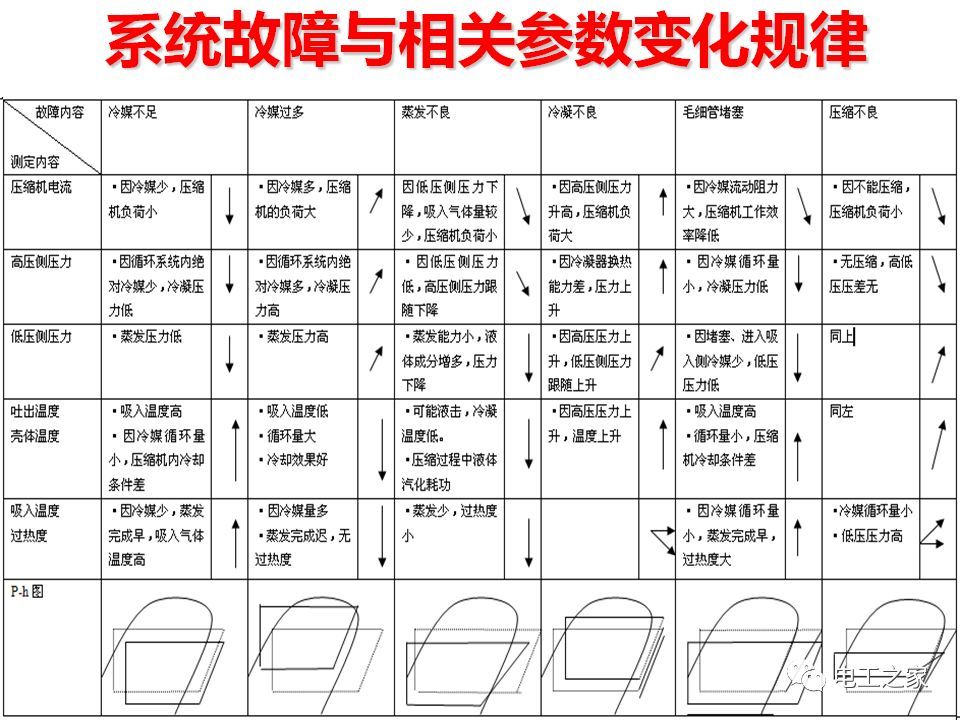

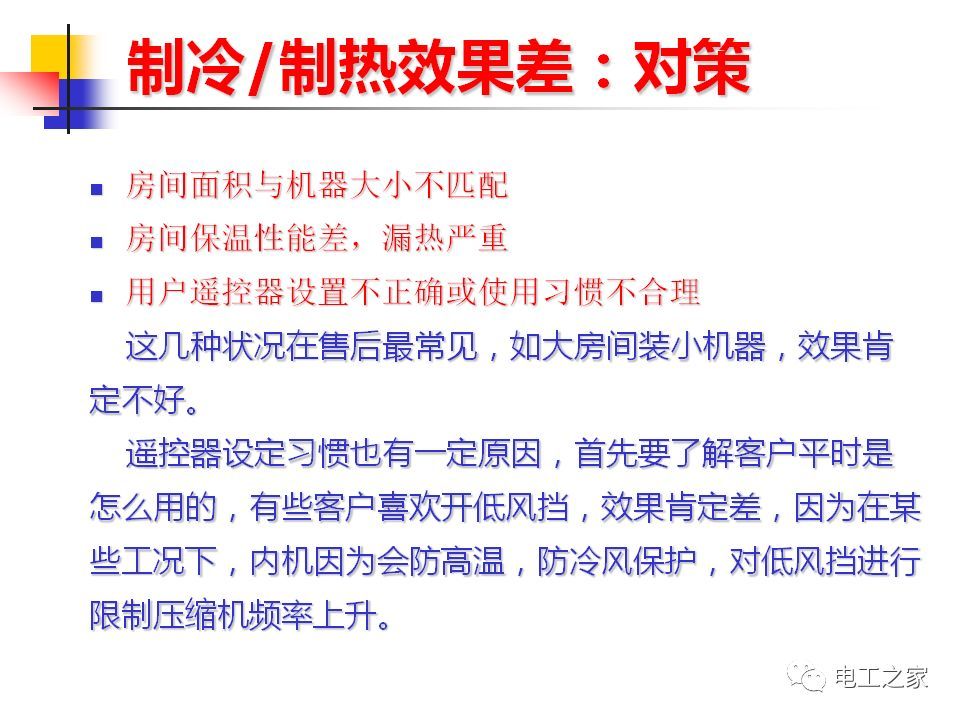

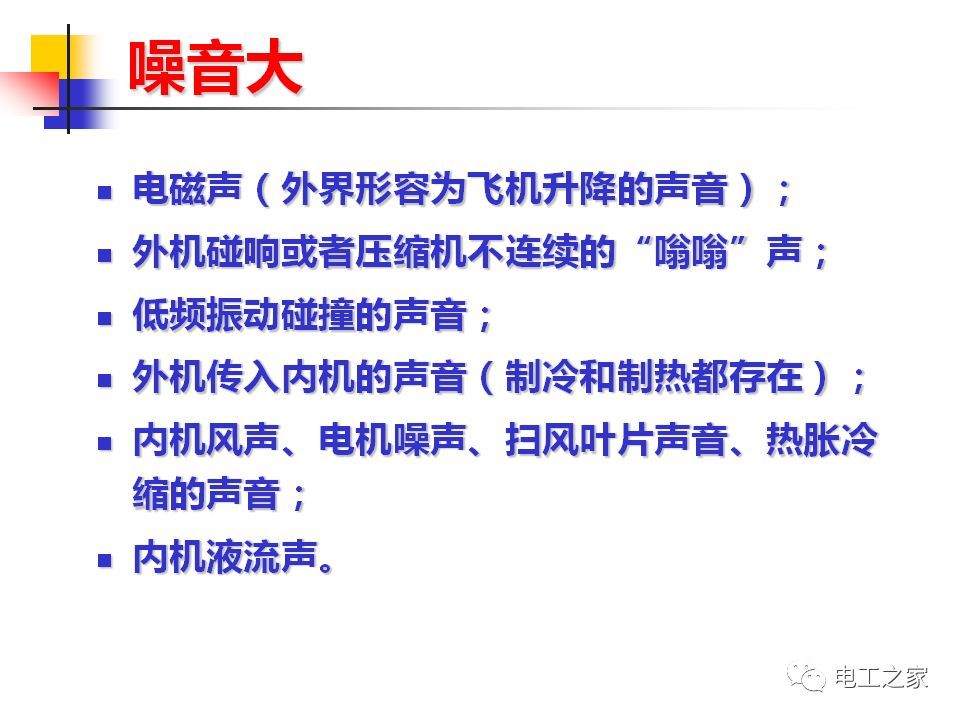

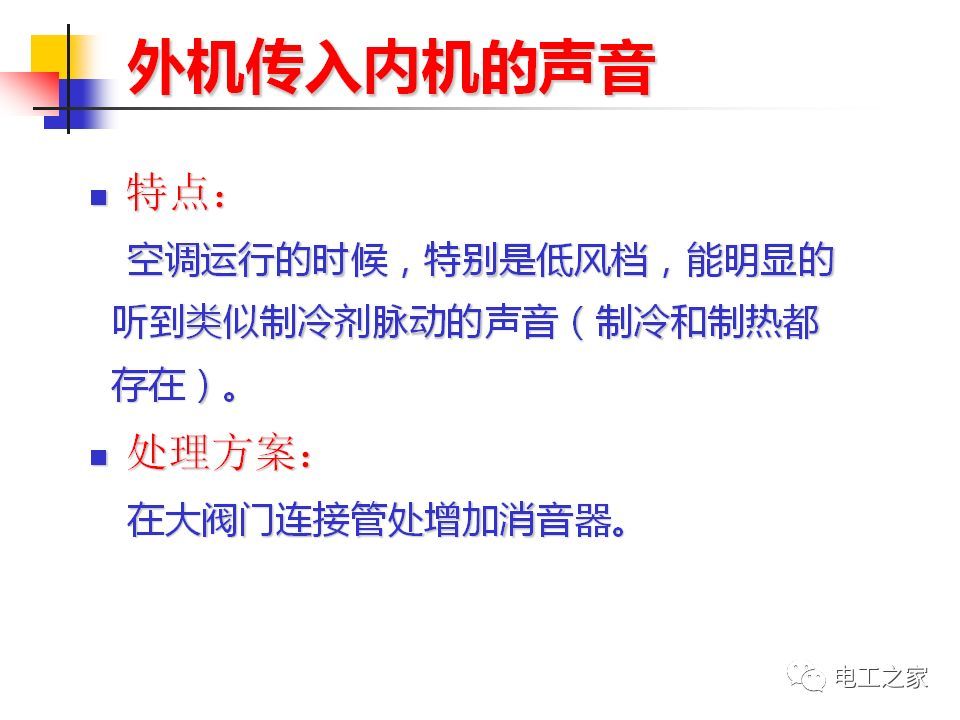

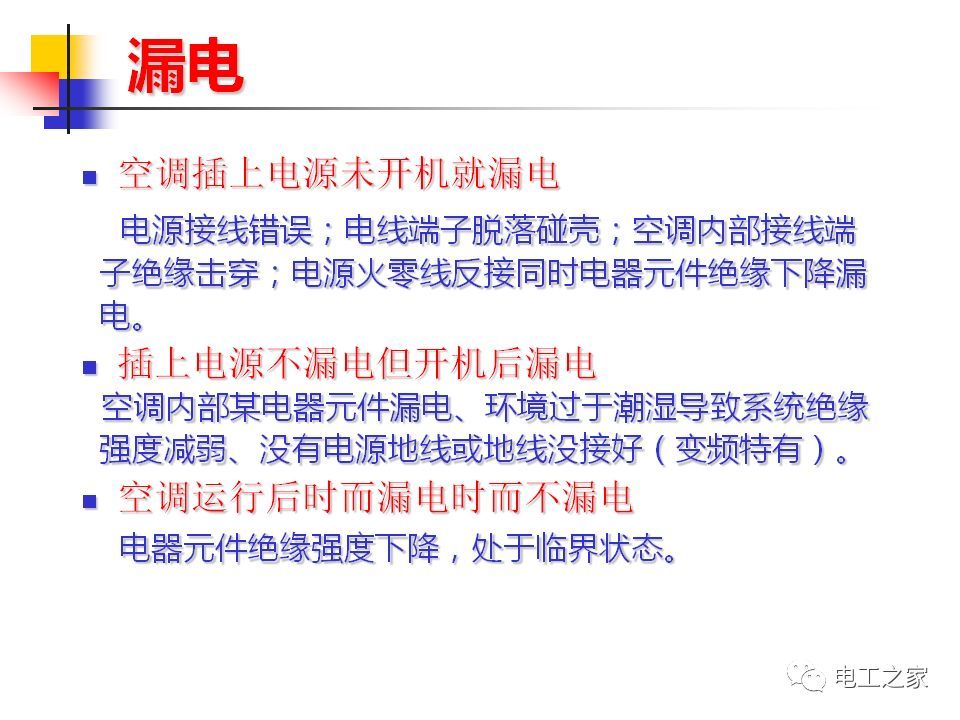

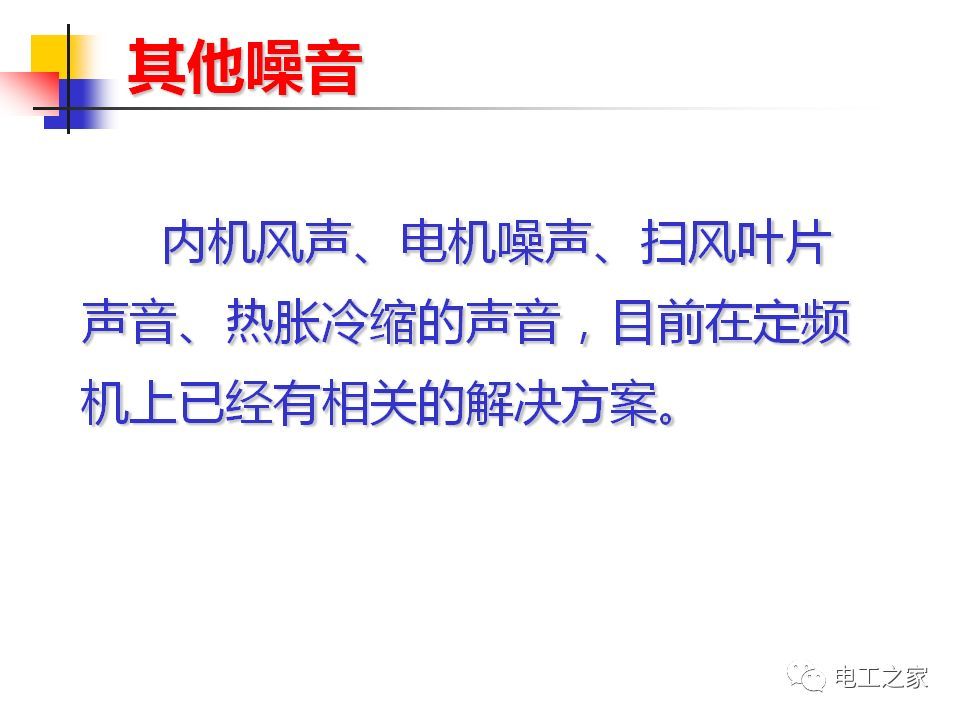

格力空調電路維修及案例分析

關于我們

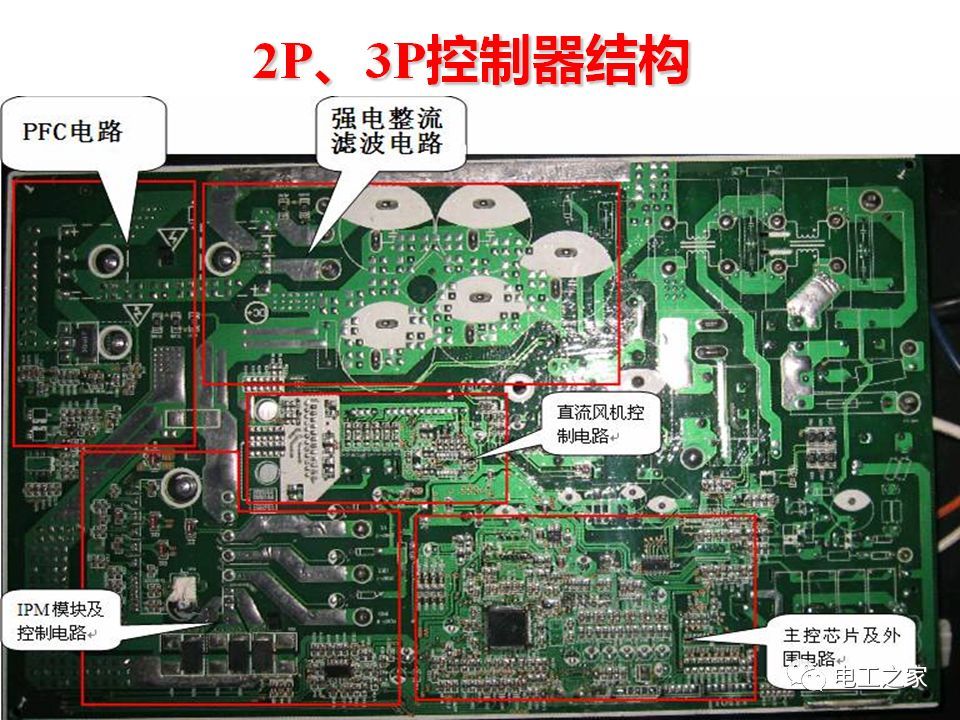

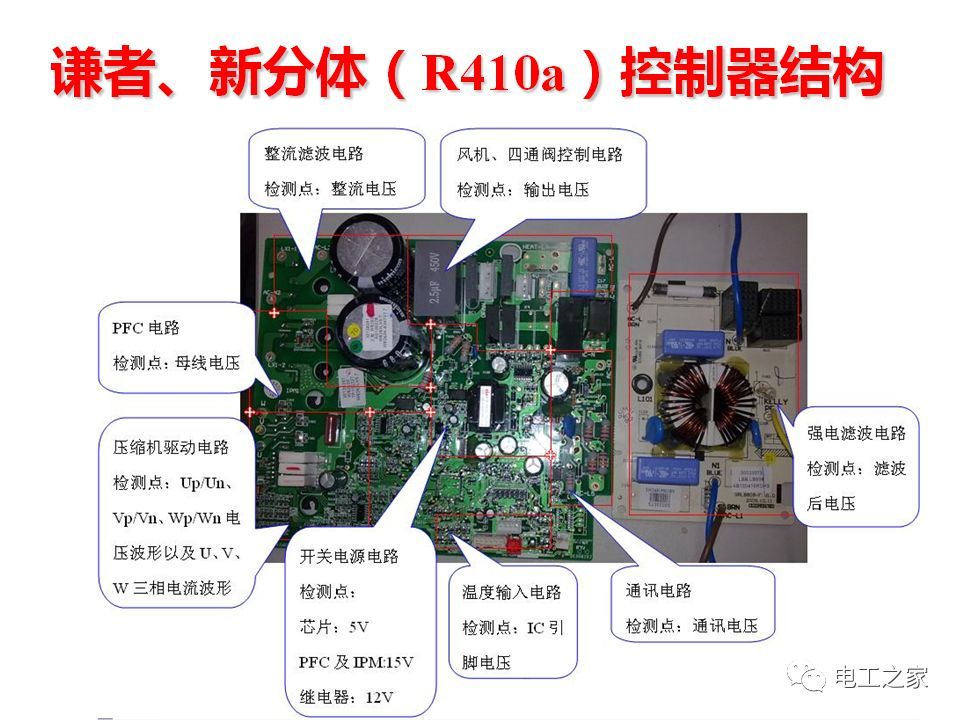

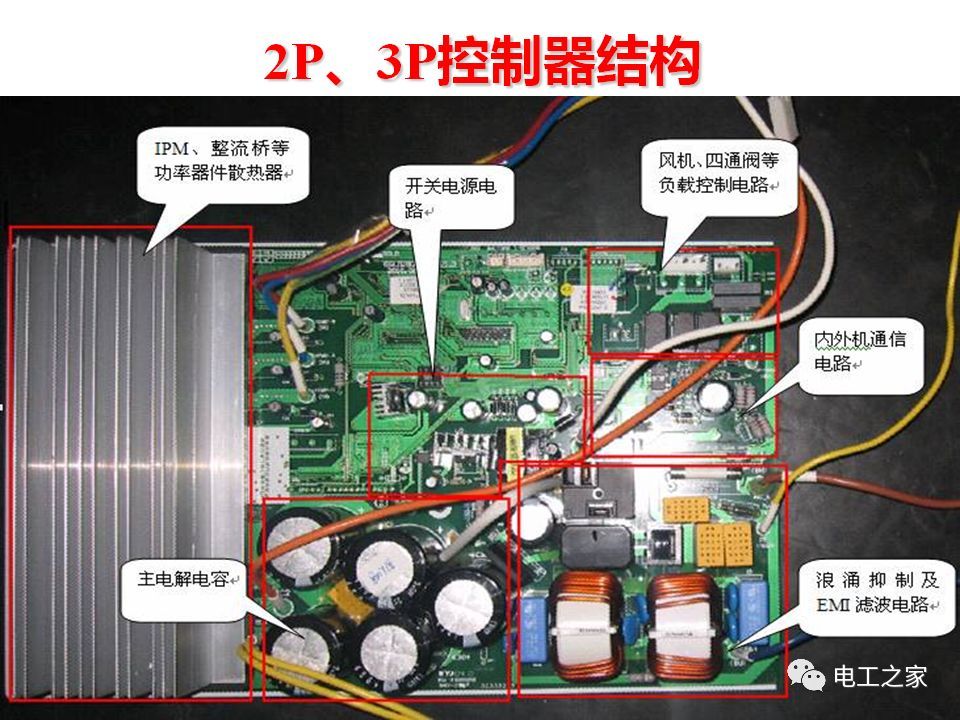

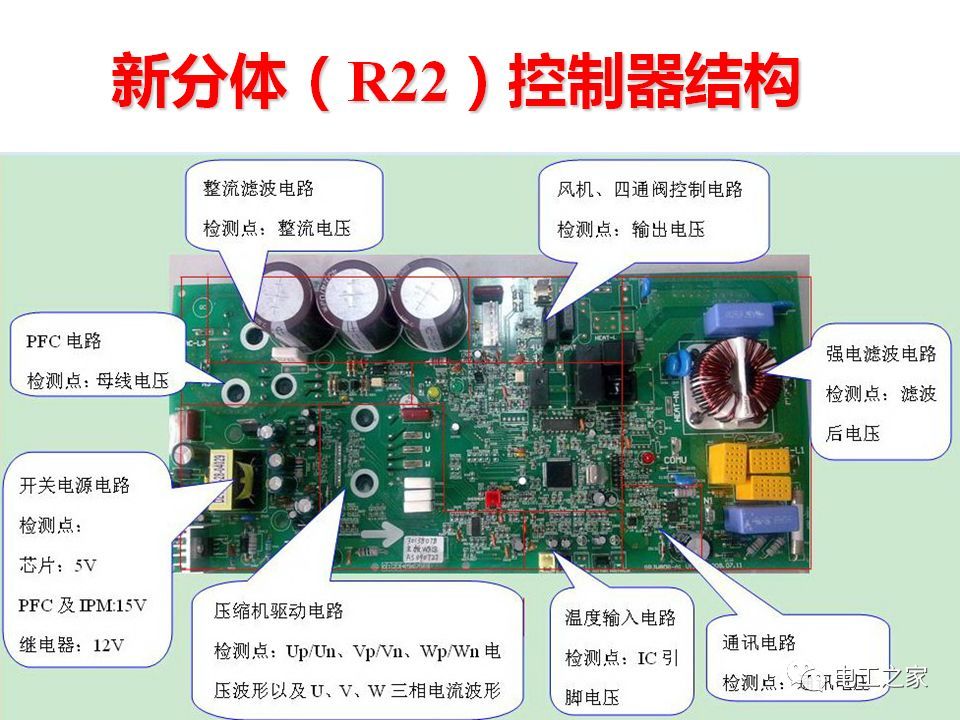

外機控制器電路組成及作用

n強電濾波電路：位于外機控制板前端，由保險管、壓敏電阻、放電管、安規電容🍸、共模差模電感、氧化膜電阻等組成，用于工頻交流電源濾波，有PTC電阻限流保護，并有浪涌吸收電路濾除高電壓的干擾♏；

n整流濾波電路：由大功率整流橋機高電壓大容量電解電容組成，將工頻交流電源整流濾波成直流電源，用于后續電路供電；

nPFC電路：由大電感、大功率IGBT及其控制保護電路組成，用于提高整機的功率因數，減少對電網的諧波干擾并🃏具有升壓作用；

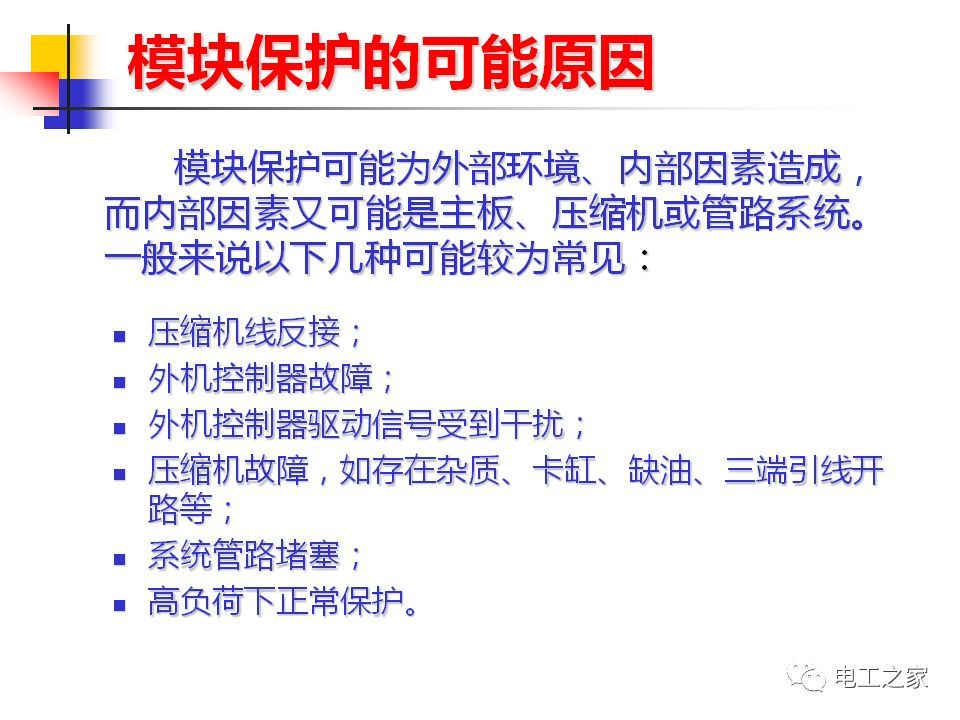

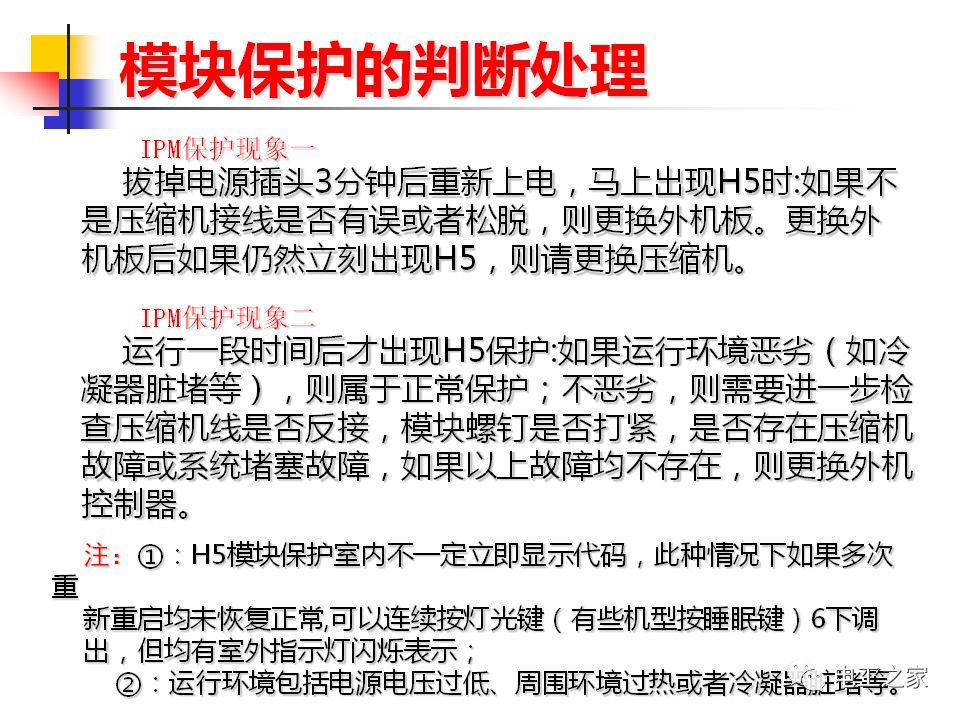

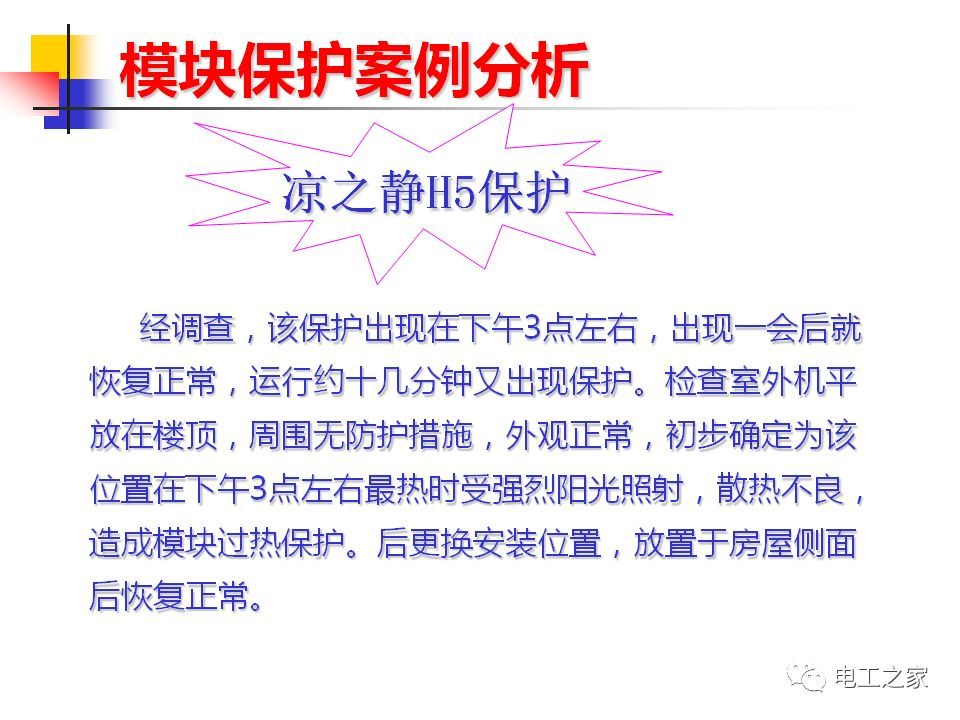

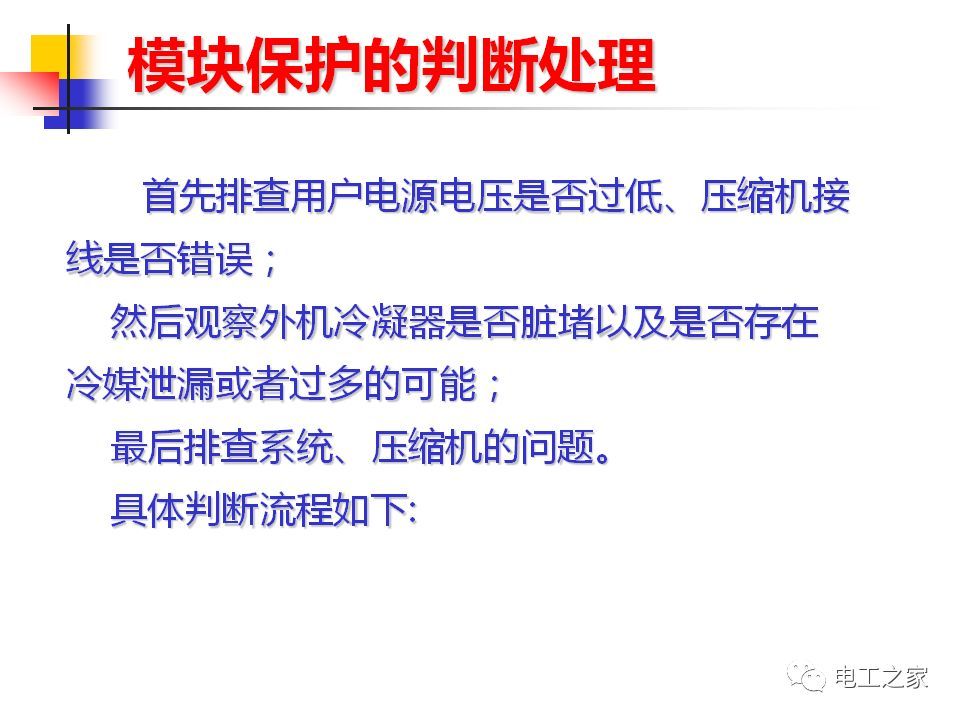

nIPM逆變電路：由IPM模塊及其控制、保護、檢測電路構成，在🍌DSP的控制下，通過IPM模塊，將整流升壓后的直流電壓轉化為可控的三相交流電ꦕ源輸送至壓縮機的永磁同步電動機，從而達到調節壓縮機轉速的目的；

n開關電源電路：利用開關電源芯片周期性控制內部開關器件的通斷來調整♎輸出所需的穩定的低壓電壓源以提供后端各種芯片及繼電器、感溫包等的工作電壓；

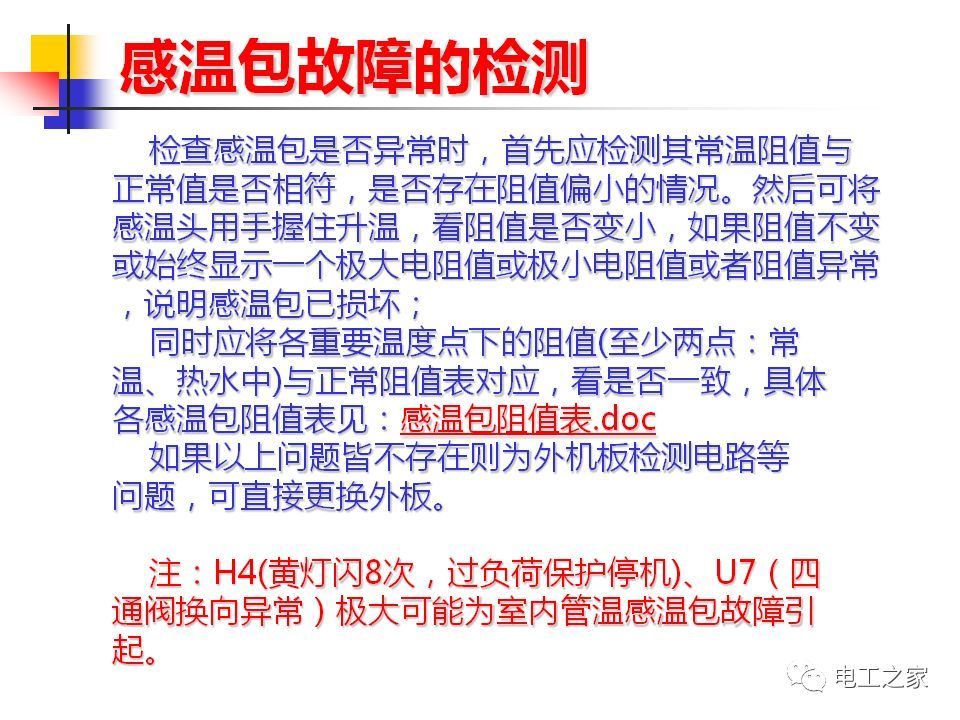

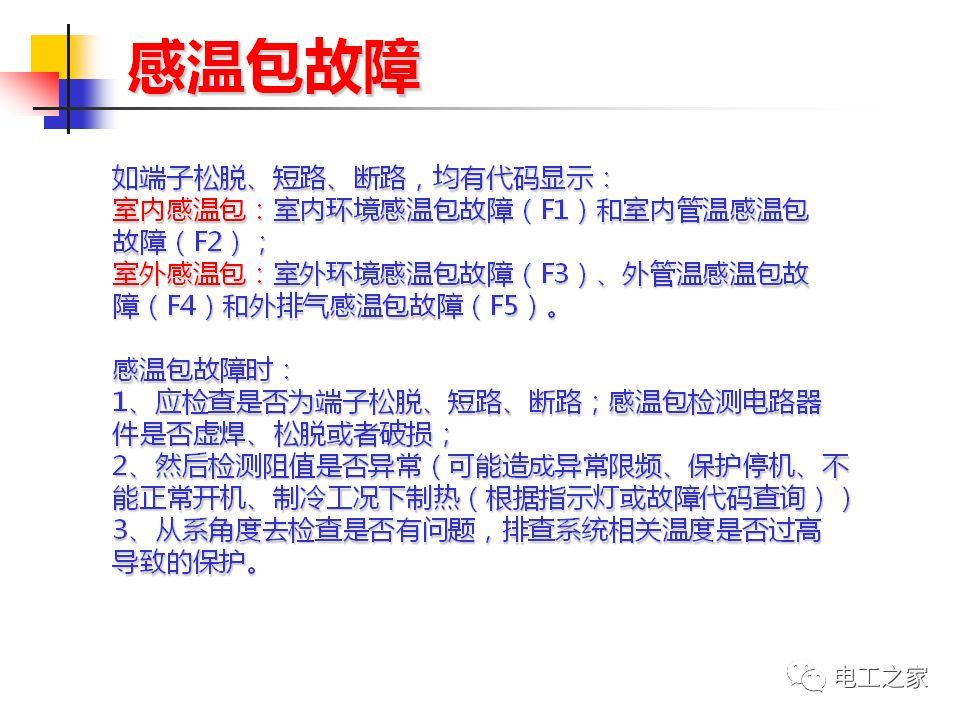

n溫度檢測電路：利用各類感溫包采集相應溫度以便DSP根據具體環境作出相應的運算控制，以及在檢﷽測到出現異常情況時及時🌜輸出保護信號；

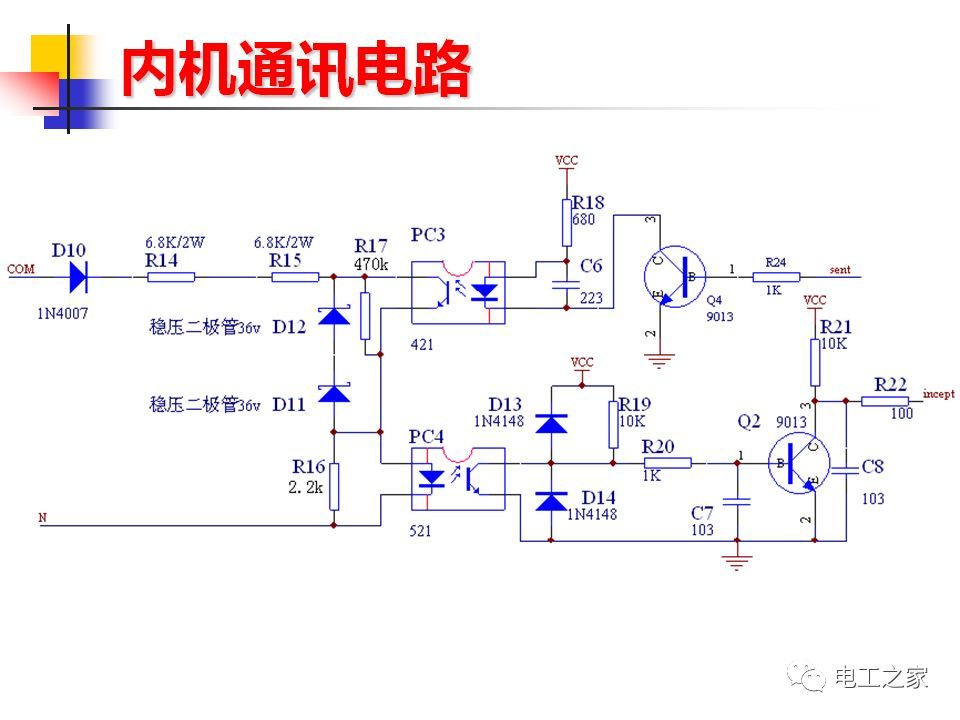

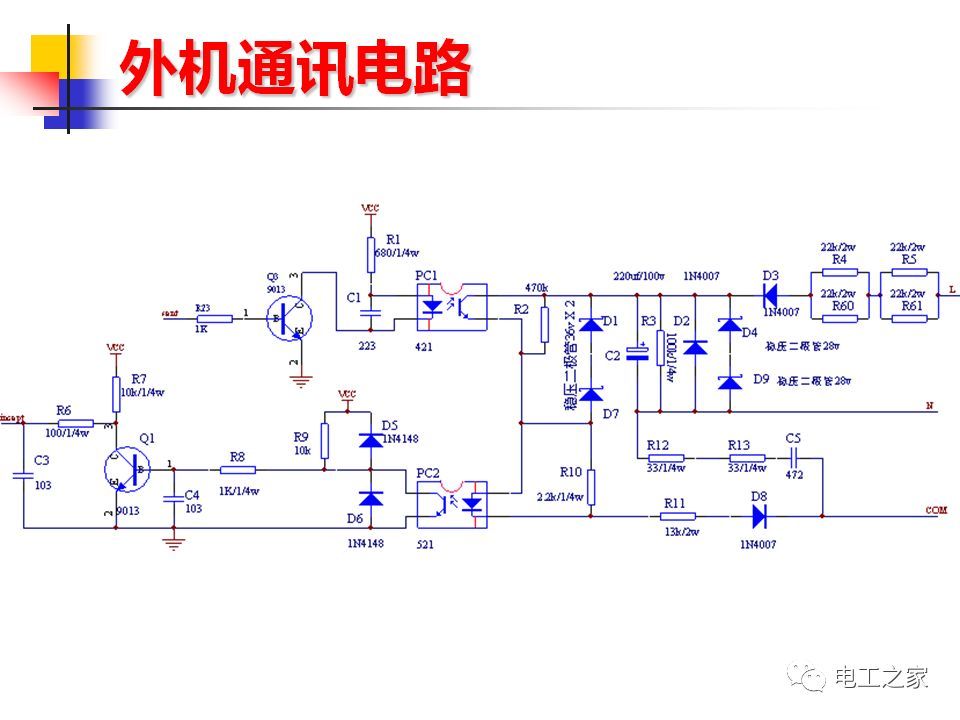

n通訊電路：由室外內通訊發送、接收電路及室內外連接線構成，用于內機和外機之間的通訊，將內機檢測溫度與設置溫度等信號傳遞至外機處理，并﷽將外機處理結果及保護狀況傳遞至內機顯示；

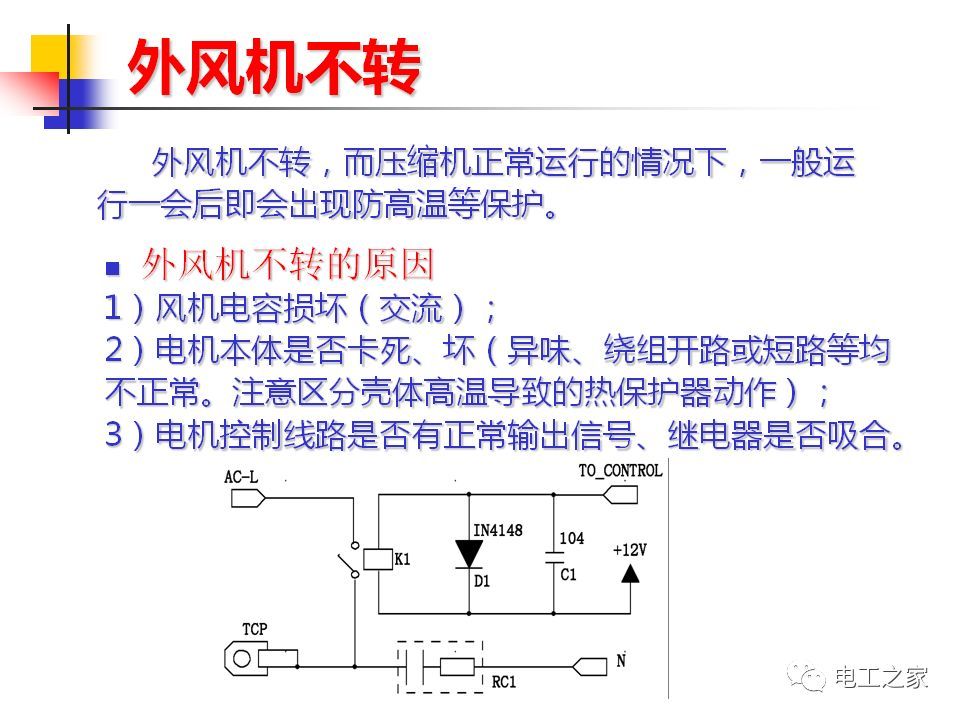

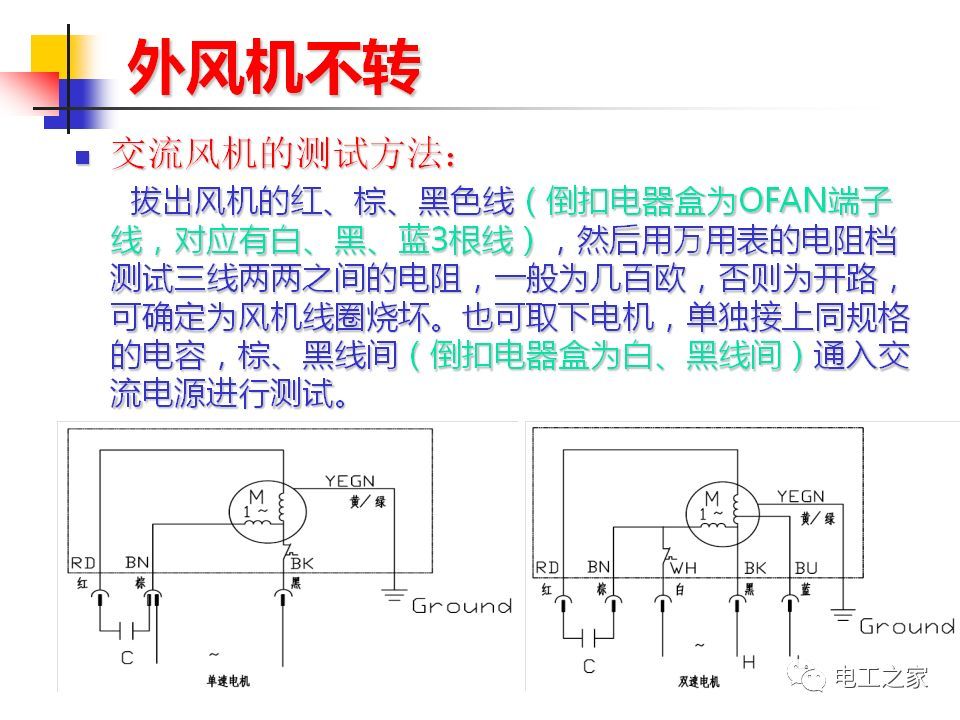

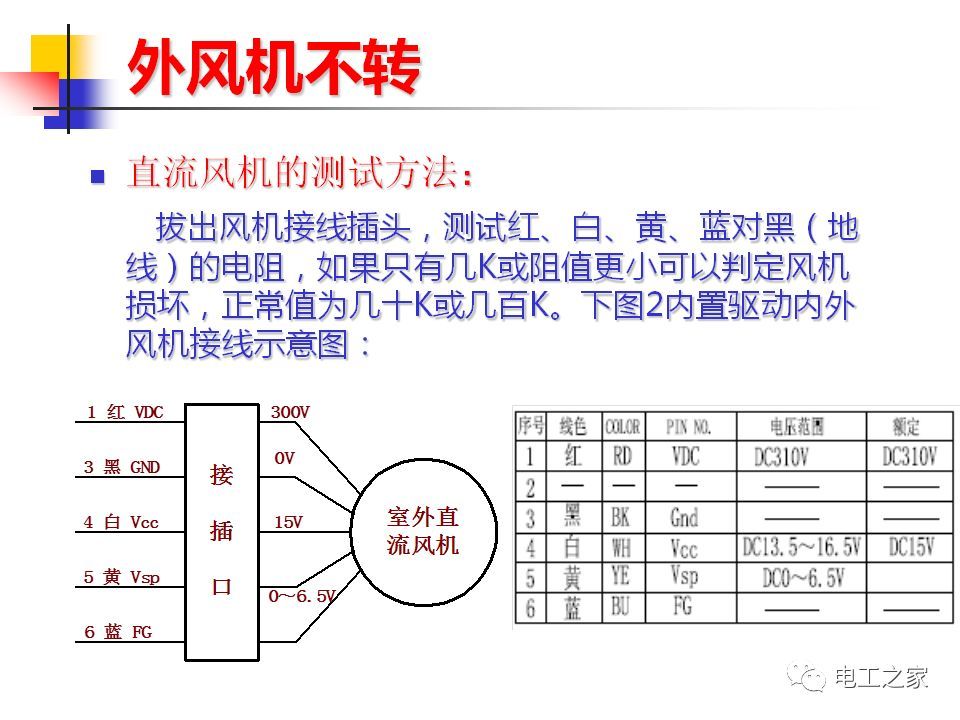

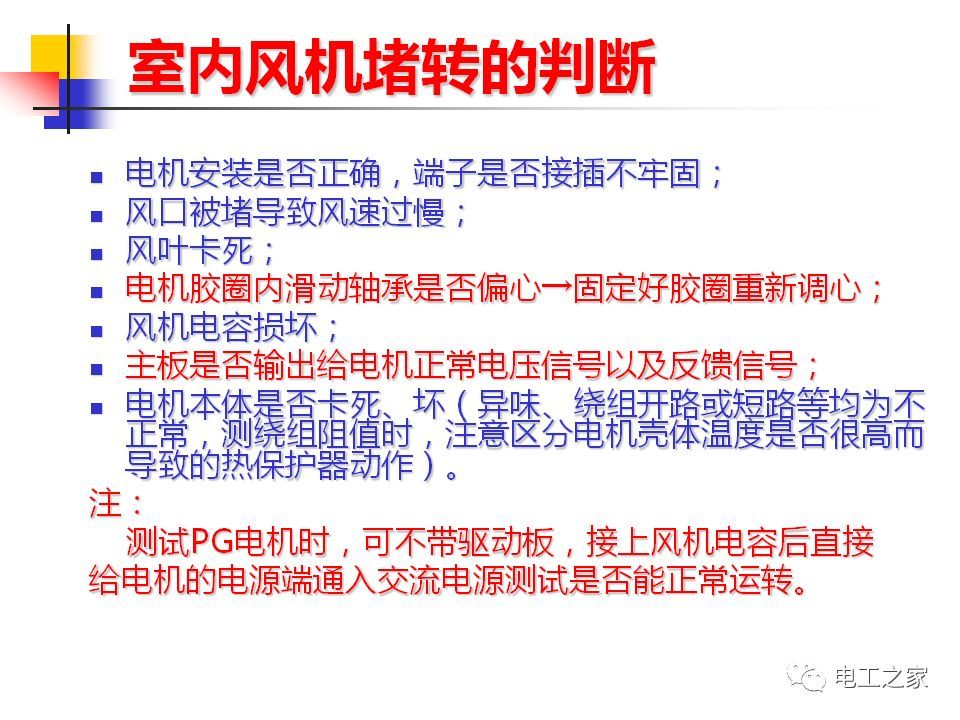

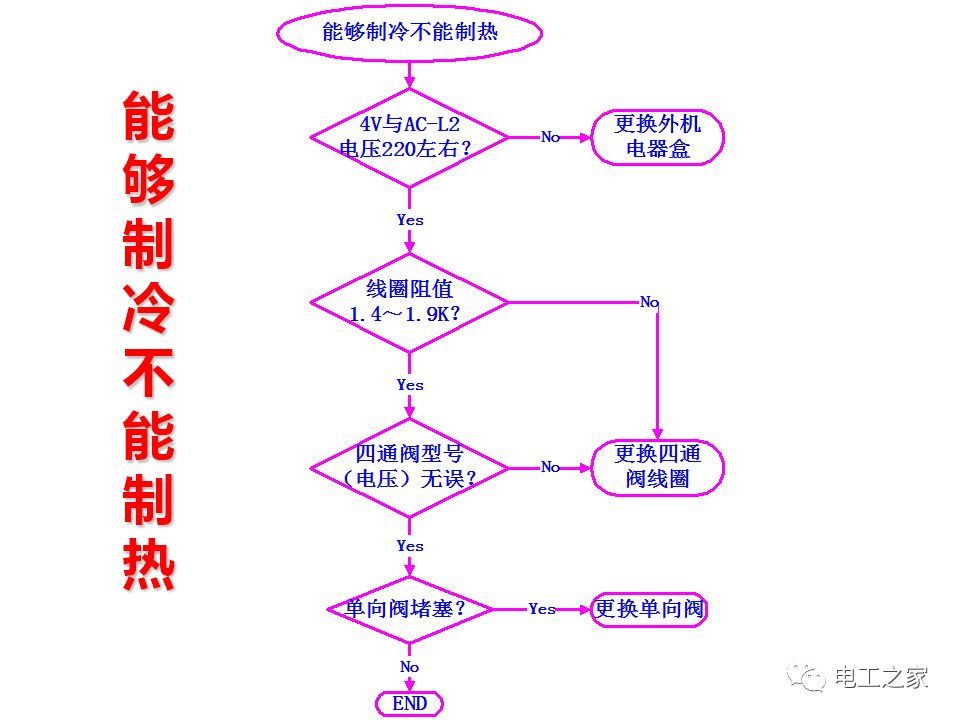

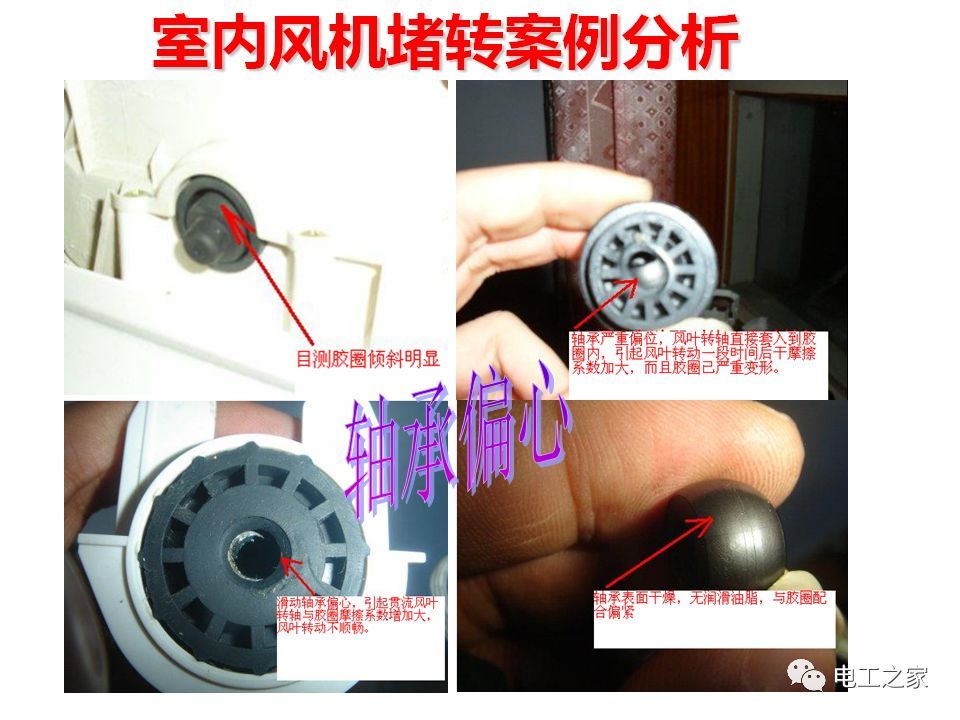

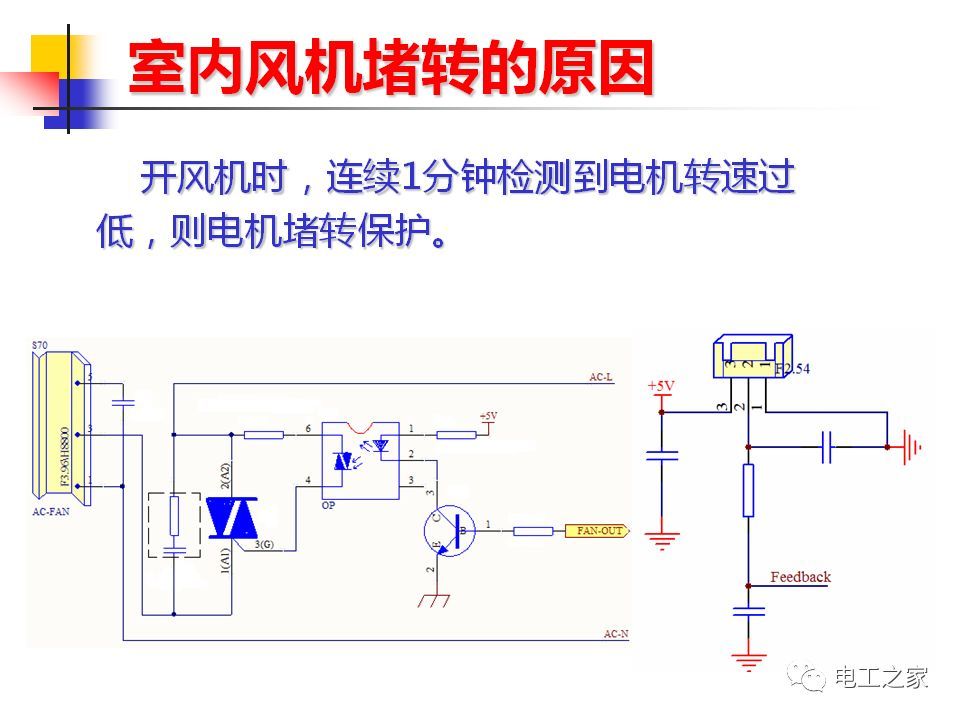

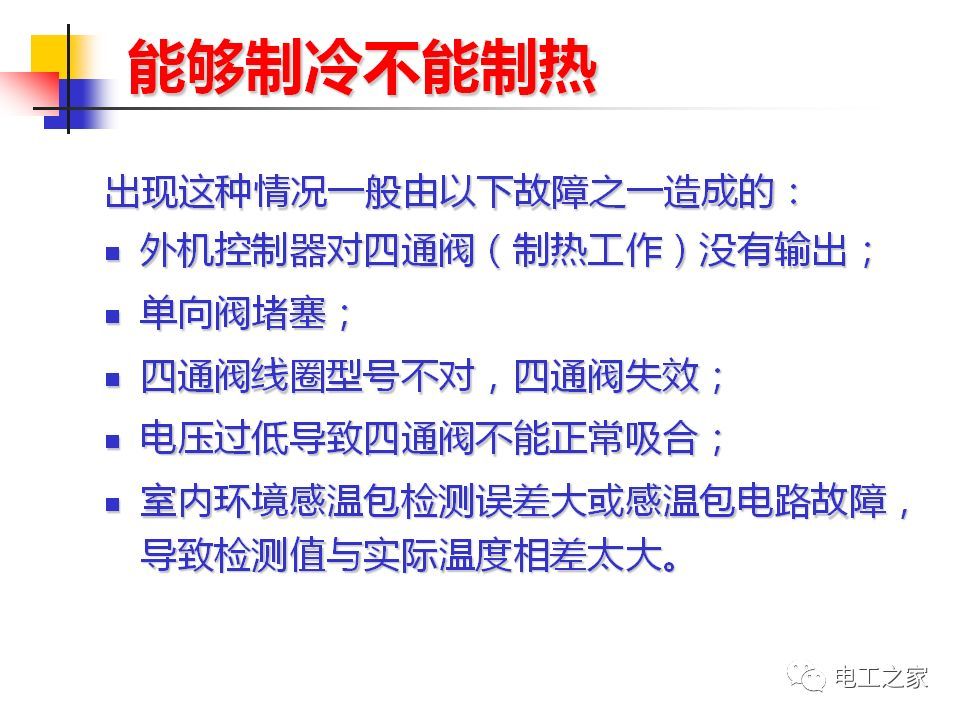

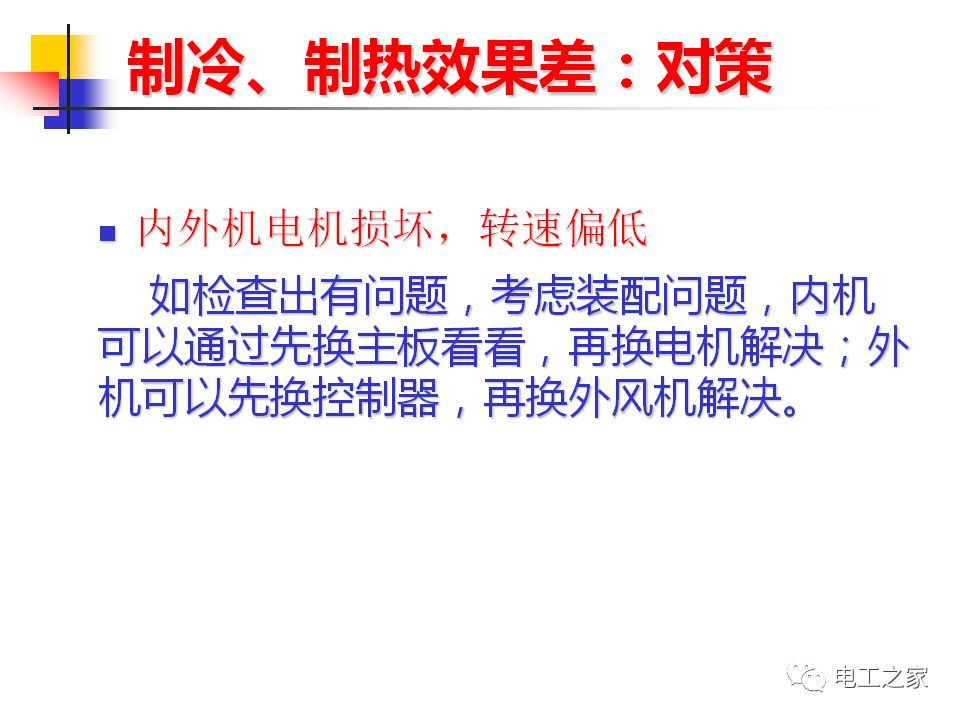

n風機、四通閥控制電路：外風機及四通閥等部件的協調控制。

通訊故障的原因

★直接原因：當連續一段時間（具體由通訊協議決定）室內機

沒有接收到室外機發送的正確信號，則產生通訊故障并保護停

機。

★通訊機制：首先內機向外機發送聯絡信號，經過室內外連接

線傳輸給外機接收。如果外機接收到該信號后，外機的綠燈會閃

(2P以上采用倒扣電器盒的外機為：4個故障指示燈全亮)，同時外機向內機發送通訊。

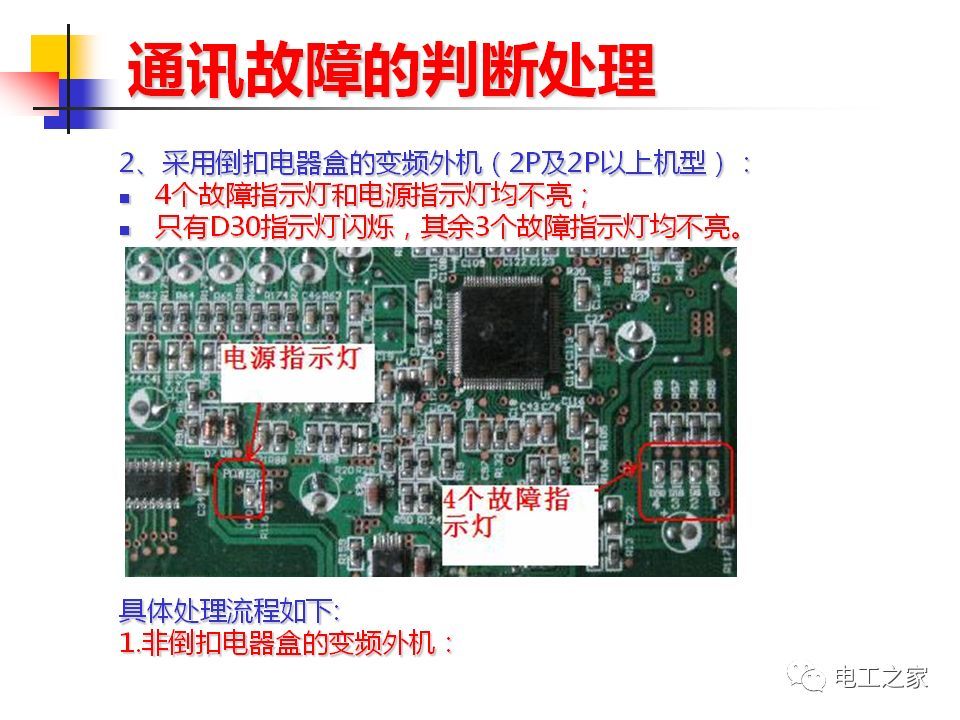

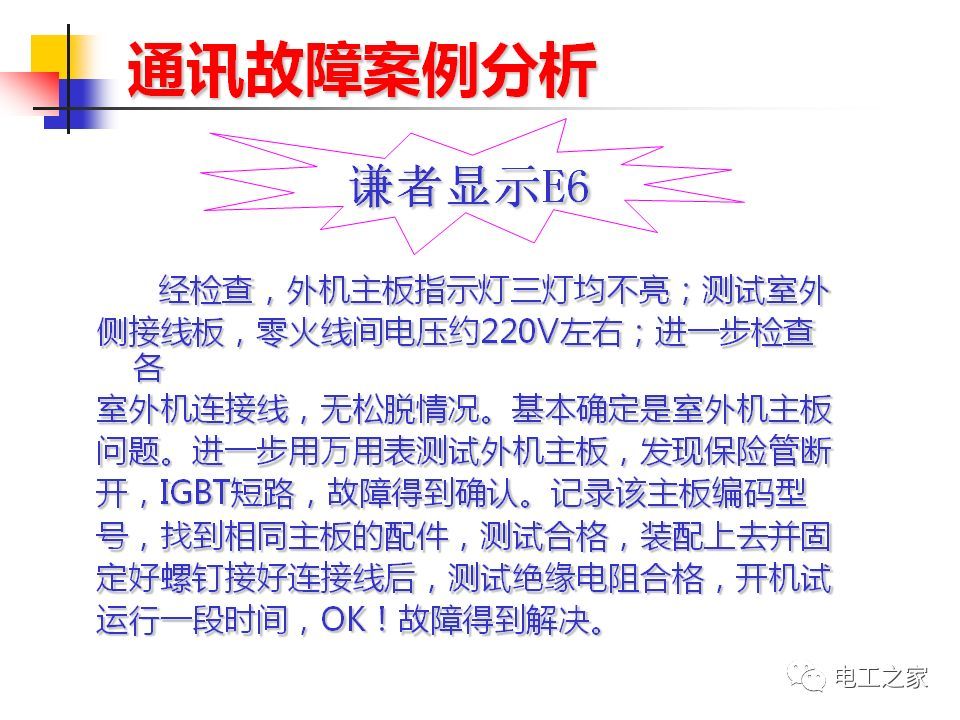

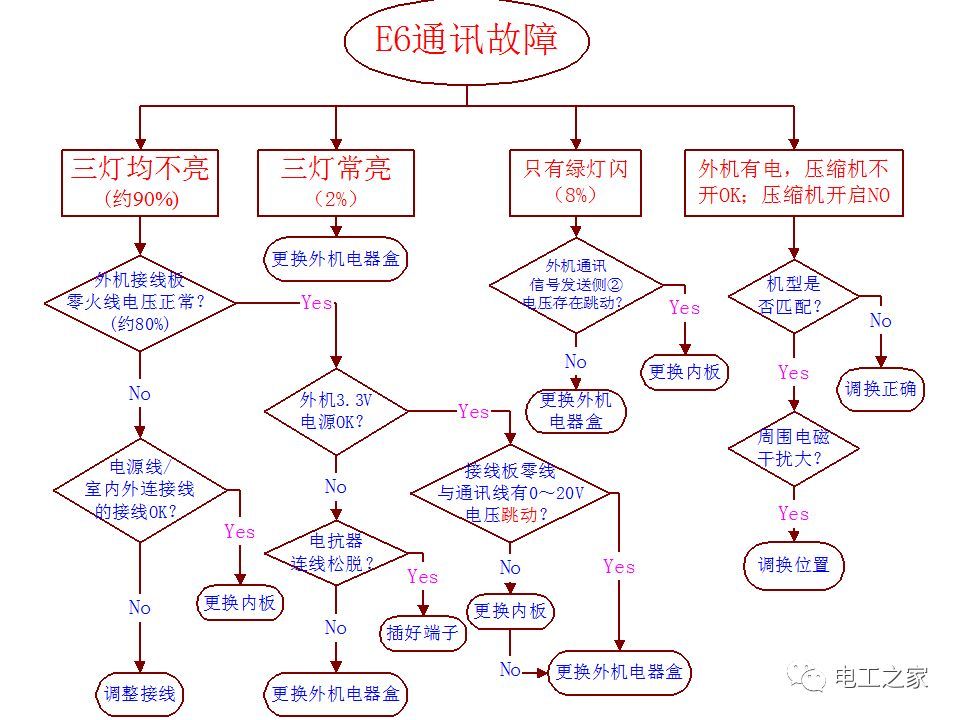

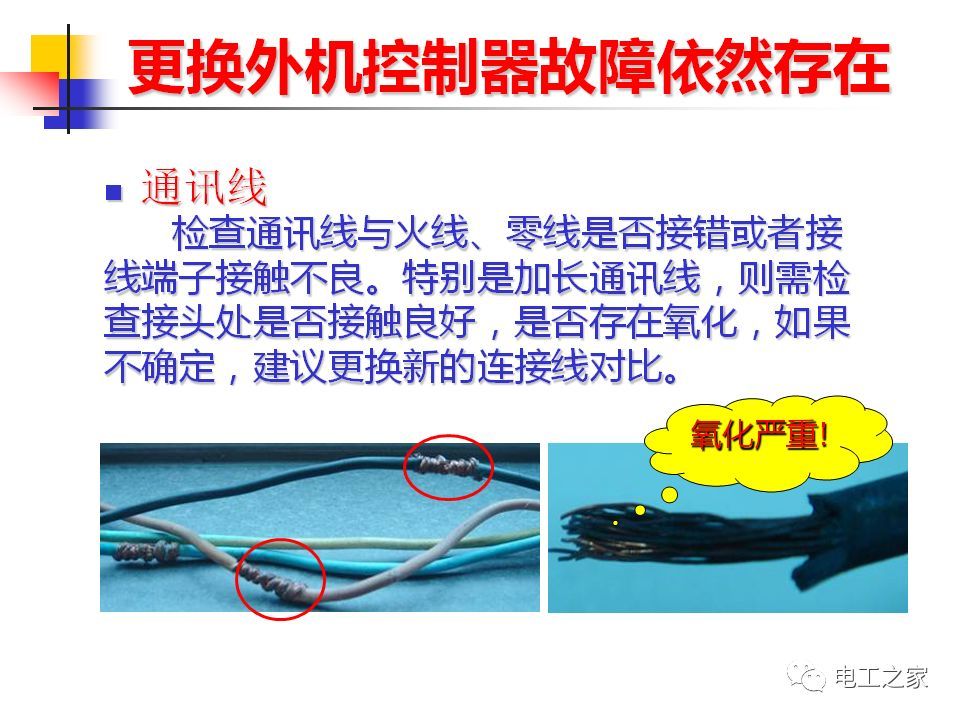

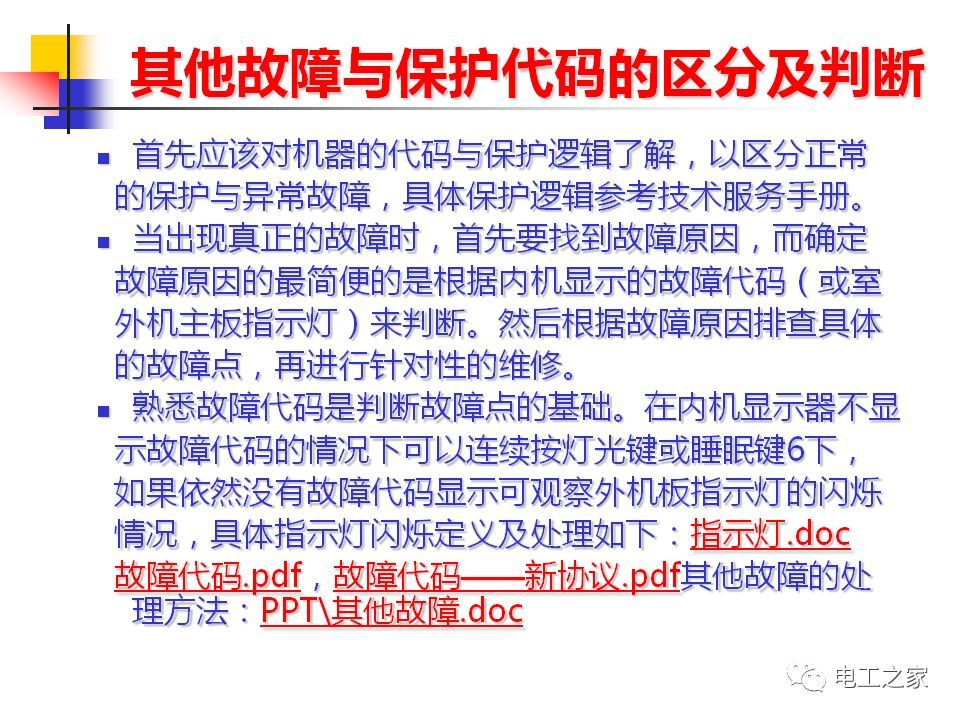

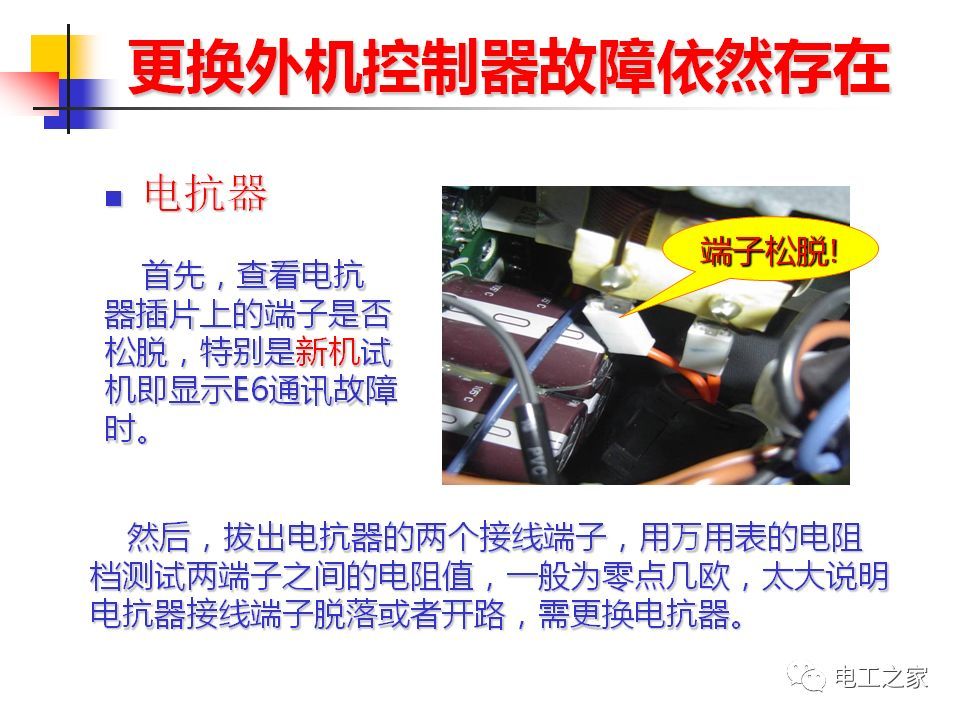

通訊故障（E6）判斷涉及以下幾個方面：

n內機有沒有發送信號；

n外機有沒有收到信號；

n外機有沒有發送信號；

n內機有沒有收到信號；
